ARMADO

Paso 1

Herramienta requerida: LLave fija 10.

• Colocar la tapa de el estante invertido sobre una superficie plana como una mesa.
• Ubicar las piezas como indica la FIGURA 1.
• Utilizando la Llave Fija, rosque y ajuste la tuerca en el tornillo de la pata posicionando entre el estante y la tuerca la pieza de soporte.
• Repita el mismo procedimiento en las otras 3 esquinas del estante.

Paso 2

• Colocar la tapa de la mesada invertida sobre una superficie lisa.

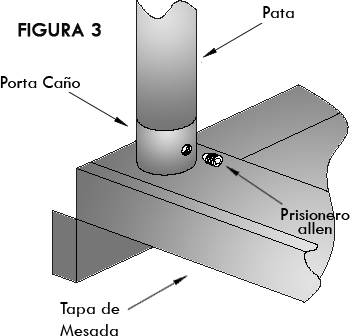

  Verificar que los prisioneros allen de los porta caños estén desajustados.
• Insertar las patas en los porta caños según FIGURA 2, verificando que las patas hagan tope en el fondo.

Paso 3

Herramienta requerida: LLave allen 4mm.

• Utilizando la llave ajuste el prisionero allen hasta que la pata quede sujeta al porta caño con firmeza.
• Repita el mismo procedimiento en las otras 3 patas de la mesada.

Paso 4

• Gire la mesada armada de modo que las patas apoyen en el suelo.
• Felicitaiones!
  El proceso de armado está completo.
